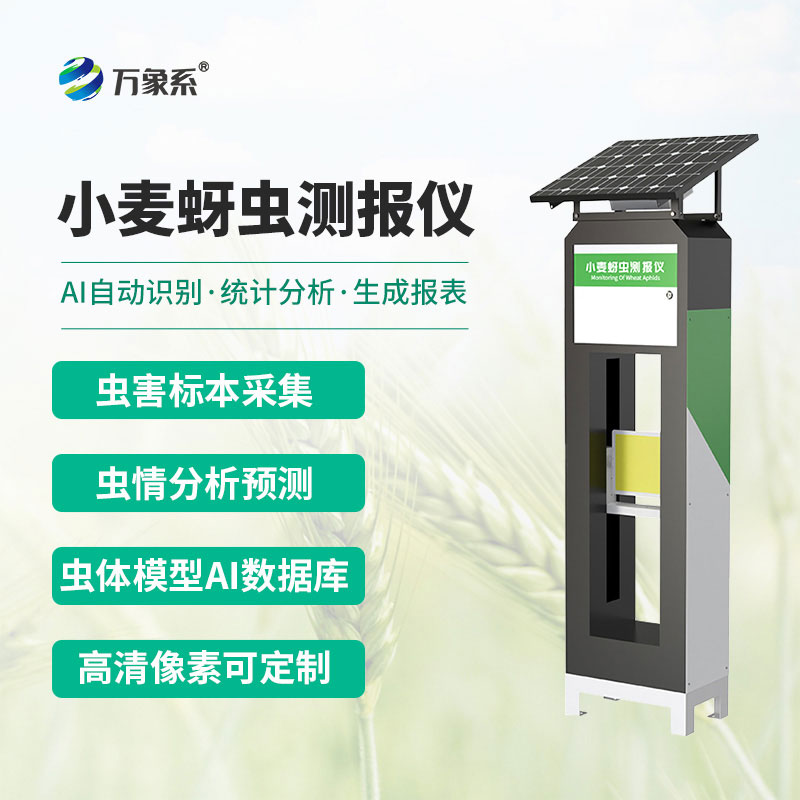

小麥蚜蟲測報儀又稱小麥蚜蟲監測儀，小麥蚜蟲在線監測系統，小麥蚜蟲測報儀系統是利用“小麥蚜蟲對黃色的趨向性”改進優化的一款圖像采集蟲情測報工具，設備通過懸掛“黃色粘蟲板”誘捕田間蚜蟲，同時可根據植株不同生長時期的高度，控制調節“粘蟲色板”的懸掛高度，確?！罢诚x色板”始終與植株冠層保持最佳接觸距離，動態適應田間環境，提升誘蟲效率。

小麥蚜蟲測報儀【功能概述】：

●小麥蚜蟲測報儀（KH-CQ-R11系列）是利用“小麥蚜蟲對黃色的趨向性”改進優化的一款圖像采集蟲情測報工具，設備通過懸掛“黃色粘蟲板”誘捕田間蚜蟲，同時可根據植株不同生長時期的高度，控制調節“粘蟲色板”的懸掛高度，確保“粘蟲色板”始終與植株冠層保持最佳接觸距離，動態適應田間環境，提升誘蟲效率。

●另外，小麥蚜蟲測報儀基于“溫控、時控、平臺聯網控制”的技術思路，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，可自動控制“粘蟲色板”翻轉至頂部預設角度，完成對蚜蟲的“定時圖像采集”作業。

●再者，設備利用“物聯網通訊網絡”與“云端服務平臺”進行信息交互，可將“蟲害圖像、設備狀態、環境數據”等信息上傳至軟件平臺，“云端服務平臺”依托“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、統計分析、生成報表”，以此實現對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足“蟲害標本采集、蟲情分析預測”的功能需要。

小麥蚜蟲測報儀【工作原理】：

●小麥蚜蟲測報儀（KH-CQ-R11系列）利用“小麥蚜蟲對黃色的趨向性”，通過懸掛“黃色粘蟲板”誘捕田間蚜蟲，同時可根據田間植株高度控制調節“粘蟲色板”的懸掛高度，以此動態適應田間環境，誘捕飛翔成蟲，提升誘蟲效率。

●另外，小麥蚜蟲測報儀基于“溫控、時控、平臺聯網控制”的技術思路，配合設備的“機械組件與高清攝像頭”，在無人監管的情況下，“粘蟲色板”可自動翻轉至頂部預設角度，對誘捕的蚜蟲進行“定時圖像采集”作業，然后利用“物聯網通訊網絡”將“蟲害圖像、設備狀態、環境數據”等信息上傳至軟件平臺識別、分析。

●再者，小麥蚜蟲測報儀通過“定時圖像采集”作業，依托云端服務平臺的“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、統計分析、生成報表”，并實現對小麥蚜蟲進行“微信、短信、郵件、語音”等方式的遠程預警提醒，由此確認小麥蚜蟲“首次出現的時間、種群密度的變化”，從而為科學施藥提供決策依據，小麥蚜蟲測報儀以其全天候的運行能力，被廣泛應用于規?；←湻N植基地、高標準農田示范區及智慧農業科研平臺，尤其適用于黃淮海平原等蚜蟲高發區域。

【供電方式】：220VAC或太陽能供電。

【平均功耗】：

●整機功耗：≤30W；

●待機功耗≤10W；

【絕緣電阻】：≥2.5M?（漏電保護）

【工作環境】：0~70℃，0~85%RH(無凝結)；

【整機結構】：

●整機尺寸：2250mm*650mm*500mm（常規配置不含太陽能）。

●小麥蚜蟲測報儀（KH-CQ-R11系列）主要由“金屬噴塑箱體、安卓主控系統、高清攝像頭、誘蟲裝置（黃色粘蟲板）、色板傳送機械組件、安裝底座、太陽能供電系統（選配）、云端服務平臺”等部件組成。

【安卓主控系統】：

●支持7寸安卓觸控屏；

●支持“4G（默認）、以太網”等通訊方式；

●支持“遠程OTA、GPS定位、自動校時、蟲害圖像本地備份、蟲害圖像斷網續傳”等功能。

●支持觸屏查看本機“環境數據（選配）、色板懸掛高度、色板翻轉狀態、蟲害圖像備份信息、網絡狀態、基本參數、ICCID”等基礎數據信息；

●支持觸屏控制本機“色板升降裝置、色板翻轉裝置、攝像頭”等機械組件啟動運行，更改本機“工作模式”；

●支持觸屏設定本機“色板懸掛高度、開始時間、工作時長、拍照間隔、網絡通訊”等運行參數；

【攝像頭參數】：

●支持USB接口，方便現場更換。

●支持“500萬（默認）、800萬、1200萬、2000萬”等多種高清像素圖片拍攝，蟲情圖像為JPG格式，清晰度能夠達到人工識別昆蟲種類的要求。

【誘蟲裝置】：

●誘蟲裝置利用“小麥蚜蟲對黃色的趨向性”，通過“色板固定裝置”懸掛“黃色粘蟲板”誘捕田間蚜蟲；

●粘蟲色板支持定期人工更換，為“蟲害圖像采集”作業提供支撐平臺，通過定時“圖像采集”作業，可確定“小麥蚜蟲首次出現的時間、誘捕數量的變化”，從而推算小麥蚜蟲的種群密度，科學性“施藥防治”，對小麥蚜蟲的消長動態、防治措施進行有效評估，避免盲目施藥。

【色板傳送機械組件】：

●色板傳送機械組件包含“色板固定裝置、色板升降裝置、色板限位裝置、色板翻轉裝置”等部件；

●色板固定裝置：固定懸掛“黃色粘蟲板”誘捕田間蚜蟲；

●色板升降裝置：根據植株不同生長時期的高度，“色板升降裝置”可通過升降控制自動調節“粘蟲色板”的懸掛高度至設定值，確?！罢诚x色板”始終與植株冠層保持最佳接觸距離，動態適應田間環境，提升誘蟲效率。

●色板限位裝置：色板限位傳感器采用微動限位開關，限制色板的“運動行程范圍”，觸發限位后“控制電機停止運轉”以此保護驅動電機，確保色板在預定行程范圍內安全運行。

●色板翻轉裝置：小麥蚜蟲測報儀可根據設定的“拍照間隔”，通過“色板升降裝置”控制“粘蟲色板”上升至支撐結構頂部，同時通過“色板翻轉裝置”控制“粘蟲色板”翻轉至預設角度，配合高清攝像頭，完成對蚜蟲的“定時圖像采集”作業。

【工作模式】：

①、支持“自動控制、平臺/APP聯網控制、本地觸屏控制”三種工作模式切換。

②、自動控制模式：

●支持“溫控（選配）、時控”兩種邏輯制約的自動工作模式，使設備在“相應季節”，結合“粘蟲色板”，完成對蟲害的“誘捕滅殺、定時圖像采集”等系統作業。

●溫控技術（選配）：通過采集現場環境溫度，判斷當前季節，冬季環境溫度小于程序設定值時，控制設備停止運行，達到了節省能源、延長設備使用壽命的目的。

●時控技術：通過設置設備的“開始時間、工作時長、拍照間隔”等參數，可使設備自動完成對蟲害的“定時圖像采集”作業。

③、平臺/APP聯網控制模式：

●支持通過云端服務器、APP遠程聯網控制“色板升降裝置、色板翻轉裝置、攝像頭”等機械組件啟動運行；

④、本地觸屏控制模式：

●支持觸屏控制本機“色板升降裝置、色板翻轉裝置、攝像頭”等機械組件啟動運行；

【安裝方式】：

●選擇好小麥蚜蟲檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔。

●使用配件里的膨脹螺絲裝到打好 8 個孔位中。

●將設備支撐柱下面的四角抬高焊腳的 8 個膨脹螺絲孔位對應好，用扳手?jǐn)Q緊固定即可。

【蟲情測報平臺】：

●支持根據不同權限分配8級以上的子賬號進行登陸及管理，提供“相應APP及小程序”等移動端登錄路徑。

●支持遠程查看蟲情測報儀上傳的“蟲害圖像、設備狀態、環境數據（選配）”等實時數據及歷史記錄信息；

●支持通過云端服務器、APP遠程聯網控制“補光燈、攝像頭”等機械組件啟動運行；

●支持依托“蟲體大模型AI數據庫”對蟲害圖像信息進行“AI自動識別、人工補錄、統計分析、生成報表”，報表中可體現“采樣時間、確認時間、蟲體類別及數量、識別方式”等信息。

●支持查詢“蟲體大模型AI數據庫”可識別的“害蟲種類及對應的蟲害防治意見”，同時支持“添加害蟲種類、提交識別樣本”，經審核后用于百度AI識別訓練，提高AI識別率。

●支持查詢“指定地塊區域”蟲情測報儀所誘捕的“害蟲種類及對應數量”，并生成報表，報表中可體現“地塊區域名稱、蟲情測報儀名稱、查詢時間段、害蟲種類、害蟲數量、害蟲數量柱狀分析圖”。

●支持查詢“指定地塊區域”蟲情測報儀所誘捕的“害蟲種類及對應害蟲每天的數量變化趨勢”，并生成報表，報表中可體現“地塊區域名稱、蟲情測報儀名稱、查詢時間段、害蟲種類、害蟲趨勢折線分析圖”。

●支持微信、短信、郵件、語音等告警方式實現“目標害蟲預警提醒”，針對蟲情測報儀所誘捕的害蟲，可設置多個“目標害蟲種類、目標害蟲預警閾值、目標害蟲預警頻率”，當滿足預警條件后，系統自動向指定用戶推送微信預警信息，方便用戶及時作出應對措施，起到預防預警的作用。

【二次開發】：

●支持免費提供蟲情測報平臺的API調用接口。

●支持免費提供蟲情測報儀基于java、C#的SDK開發接口。
