雷達水位計

雷達水位計

【產品簡介】雷達水位計又稱雷達液位計，雷達物位計，雷達水位計是專門針對水位測距設計的，采用 FMCW 模式，非接觸式安裝設計， 體積小巧， 結構緊湊，精度高， 功耗低，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

產品型號：WX-LDS1

產品價格：電議

產品品牌：萬象系

產品詳情

1、雷達水位計產品概述

雷達水位計又稱雷達液位計，雷達物位計，雷達水位計是專門針對水位測距設計的，采用 FMCW 模式，非接觸式安裝設計， 體積小巧，  結構緊湊，精度高，  功耗低，適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

WX-LDS1毫米波雷達是專門針對水位測距設計的，該模塊采用 FMCW 模式，非接觸式安裝設計， 體積小巧，  結構緊湊。精度高，  功耗低，  抗干擾能力強，  適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。

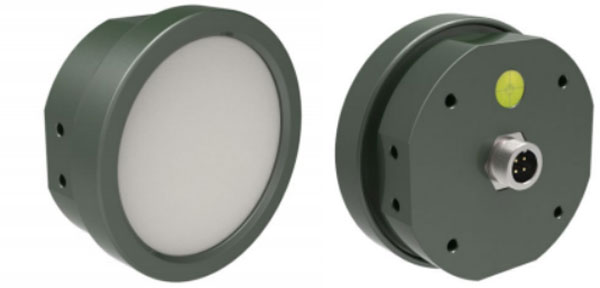

雷達水位計

2、產品主要參數指標

參數

符號

最小值

典型值

最大值

單位

說明

發射機

發射頻率

?

77


81

GHz

帶寬 4G

輸出功率（EIRP）

Pout


13

20

dBm


天線角度（參考圖 4）

波束寬度

（-3dB）

水平方向


14


°



垂直方向


10


°


電源

工作電壓

VCC

9

12

24

V


工作電流

ICC


20


mA

典型值

環境

工作溫度

TOP

﹣45


+ 85

℃


尺寸（長 x 寬 x 高）

Φ74 x 29.7(帶外殼) ，60 x 38 x 1.2(模塊)

mm


重量

100

g


測量指標：

測距范圍

0.1~40m

測量精度

±5mm

分辨率

1mm

數據刷新

40ms 最快

說明： 雷達工作頻段為 80GHz，測距的范圍 40 米為最大測量范圍， 根據物體

RCS 的大小， 探測距離的最大值會 有偏差。

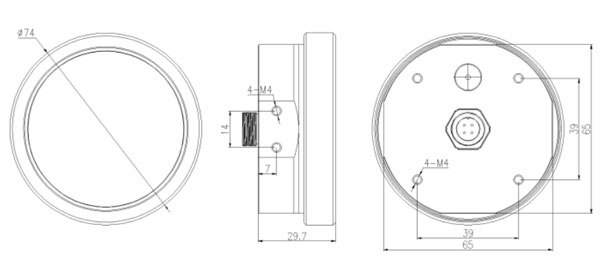

3、產品尺寸

雷達水位計

雷達水位計
